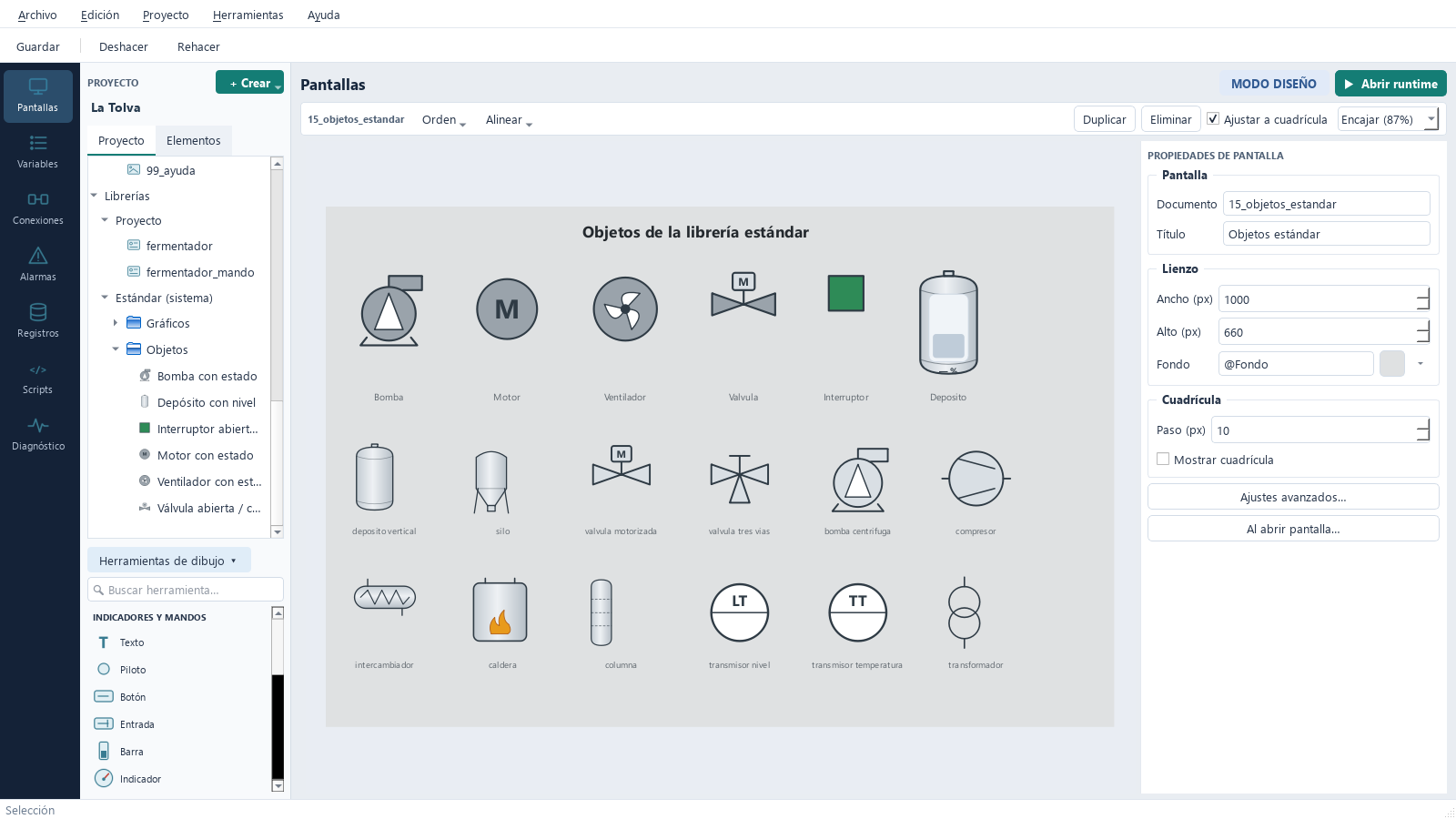

Librerías

La sección Librerías del árbol del proyecto reúne todo lo que se reutiliza entre pantallas: símbolos y plantillas de equipo con parámetros. Cada uno es un objeto de librería. Por dentro siguen siendo faceplates (faceplates/*.json y elementos kind: "faceplate"), así que los proyectos anteriores abren sin cambios.

Tres tipos de librería

Librería	Dónde vive	Se puede editar
Proyecto	Carpeta faceplates/ del proyecto	Sí: crear, renombrar, duplicar, mover entre carpetas y eliminar
Estándar (sistema)	Dentro de la aplicación	No. «Copiar al proyecto para modificarlo» crea una copia editable
Externas	Archivo *.abscada-library.json vinculado con un alias	No: versión fija, se actualiza explícitamente

La librería estándar

Viene con abSCADA y no se copia al proyecto: las pantallas solo guardan el nombre estandar__<objeto>. Tiene dos carpetas.

Gráficos: 35 símbolos SVG estáticos, agrupados en depósitos (vertical, horizontal, esférico, silo, tolva, tanque abierto), válvulas (manual, motorizada, neumática, reguladora, bola, mariposa, retención, tres vías, seguridad), bombas y motores (centrífuga, volumétrica, motor, ventilador, compresor, agitador), proceso (intercambiador, filtro, ciclón, caldera, torre de refrigeración, columna), instrumentos (LT, PT, TT, FT) y eléctrico (transformador, interruptor, seccionador, generador).

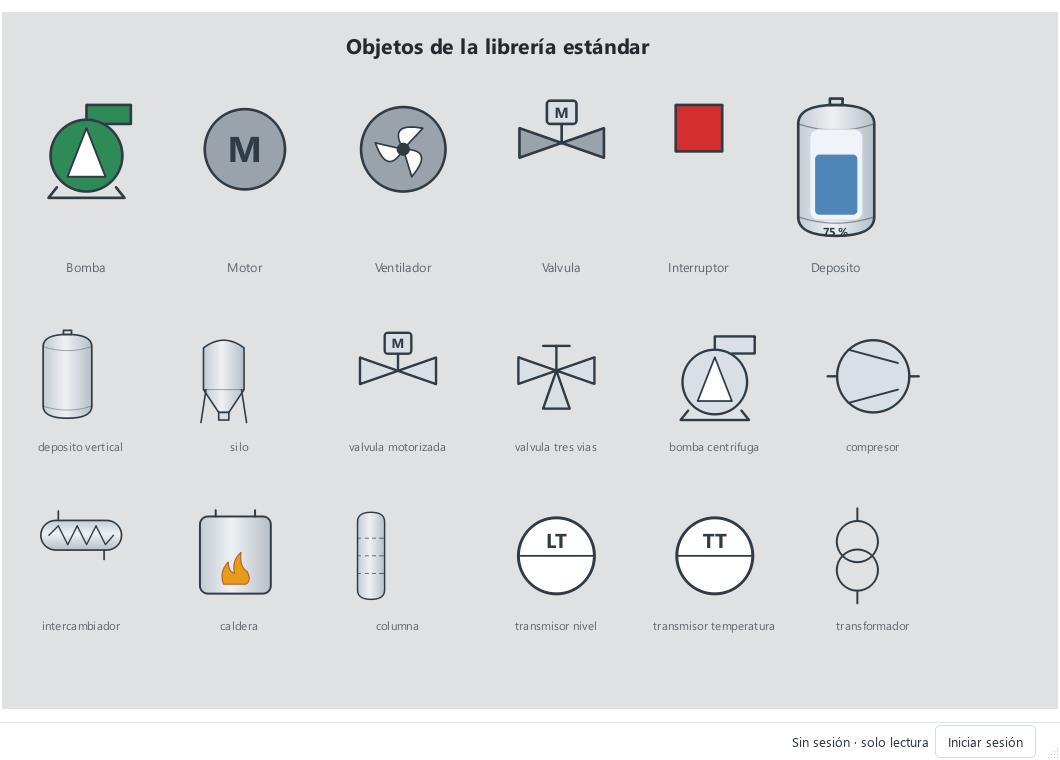

Objetos: símbolos animados con colores ISA-101.

Objeto	Parámetros	Aspecto
Bomba con estado	marcha, fallo (bool)	Gris parada, verde en marcha, rojo en fallo
Motor con estado	marcha, fallo	Igual que la bomba
Ventilador con estado	marcha, fallo	Igual que la bomba
Válvula abierta / cerrada	abierta (bool)	Gris cerrada, verde abierta
Interruptor abierto / cerrado	cerrado (bool)	Rojo cerrado, verde abierto (convención eléctrica)
Depósito con nivel	nivel (float, %)	Barra de nivel y lectura en %

Con calidad dudosa o sin comunicación, todos se pintan en ámbar.

Los SVG se dibujan vectorialmente: se ven nítidos a cualquier tamaño y nivel de zoom. También puedes usar un gráfico estándar en una imagen propia con la ruta library://estandar/graficos/<símbolo>.svg.

Insertar un objeto en una pantalla

• Arrástralo desde el árbol de Librerías al lienzo, o

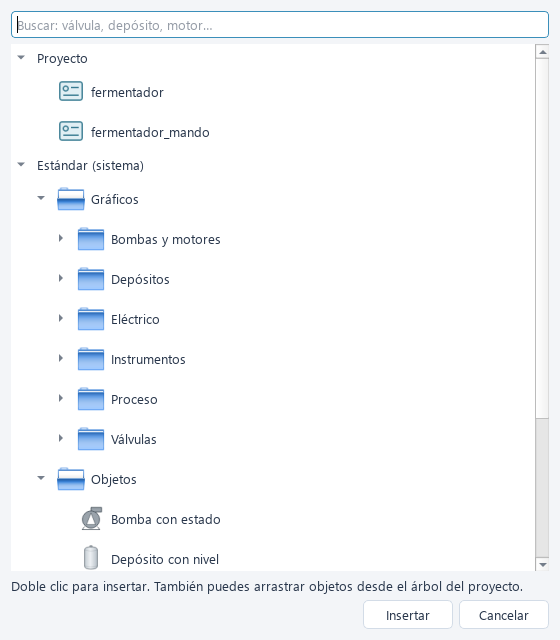

• elige la herramienta Objeto de librería en la caja de herramientas: abre un selector con buscador («válvula», «depósito», «motor»…). Doble clic o Insertar.

Si el objeto tiene parámetros, Studio pide una variable para cada uno, filtrada por tipo. Después puedes cambiarlos en el inspector. Un objeto sin fondo se dibuja sin marco, así que los símbolos se integran en el sinóptico.

La librería del proyecto

+ Crear → Objeto de librería… crea una plantilla nueva con nombre, título y tamaño. Se edita como una pantalla, con dos diferencias:

• Declara sus parámetros (nombre y tipo bool, int, float o string) en Ajustes avanzados… de la plantilla.
• Sus elementos usan $parametro en lugar de una variable: $marcha, $nivel. Las dinámicas y estados visuales también admiten $parametro.

Con clic derecho sobre la librería del proyecto puedes crear carpetas («Válvulas/Agua»), renombrarlas y eliminarlas (su contenido sube un nivel). Los objetos se mueven entre carpetas arrastrándolos o con Mover a carpeta. Las carpetas solo ordenan Studio: el runtime no las ve.

Doble clic sobre una instancia en una pantalla abre su plantilla.

Ventanas de equipo

Un botón con Acción → Abrir objeto de librería emergente abre una plantilla en su propia ventana, con los parámetros que le pases. Si el botón está dentro de otro objeto, puede reenviar sus parámetros ($marcha): cada bomba abre su propio detalle, sin crear una pantalla por equipo.

Librerías externas

Una librería externa empaqueta objetos e imágenes en un archivo *.abscada-library.json para usarlos en varios proyectos.

1. Proyecto → Librerías externas… → Vincular… y elige el archivo.
2. Escribe un alias, por ejemplo equipos. La librería aparece en el árbol como equipos · 1.0.0.
3. Arrastra sus objetos (equipos__valvula…) al lienzo y enlaza sus parámetros.
4. Para cambiar de versión: Actualizar desde… con el archivo nuevo. Se rechaza si quita un parámetro en uso, cambia su tipo o elimina un objeto usado.

El proyecto guarda una copia completa de la librería con su huella SHA-256: sigue funcionando aunque el archivo original desaparezca. Para crear y publicar las tuyas, consulta Crear librerías.
