Proyecto de ejemplo · examples/hydro
SCADA de ejemplo para una central hidroeléctrica.
- Salto de diseño
- 82 m
- Grupos
- 2 × Francis 10 MW
- Velocidad
- 600 rpm
- Tensión
- 6,3 / 66 kV
- Caudal nominal
- 14,5 m³/s por grupo
- Embalse
- NMN 815 msnm

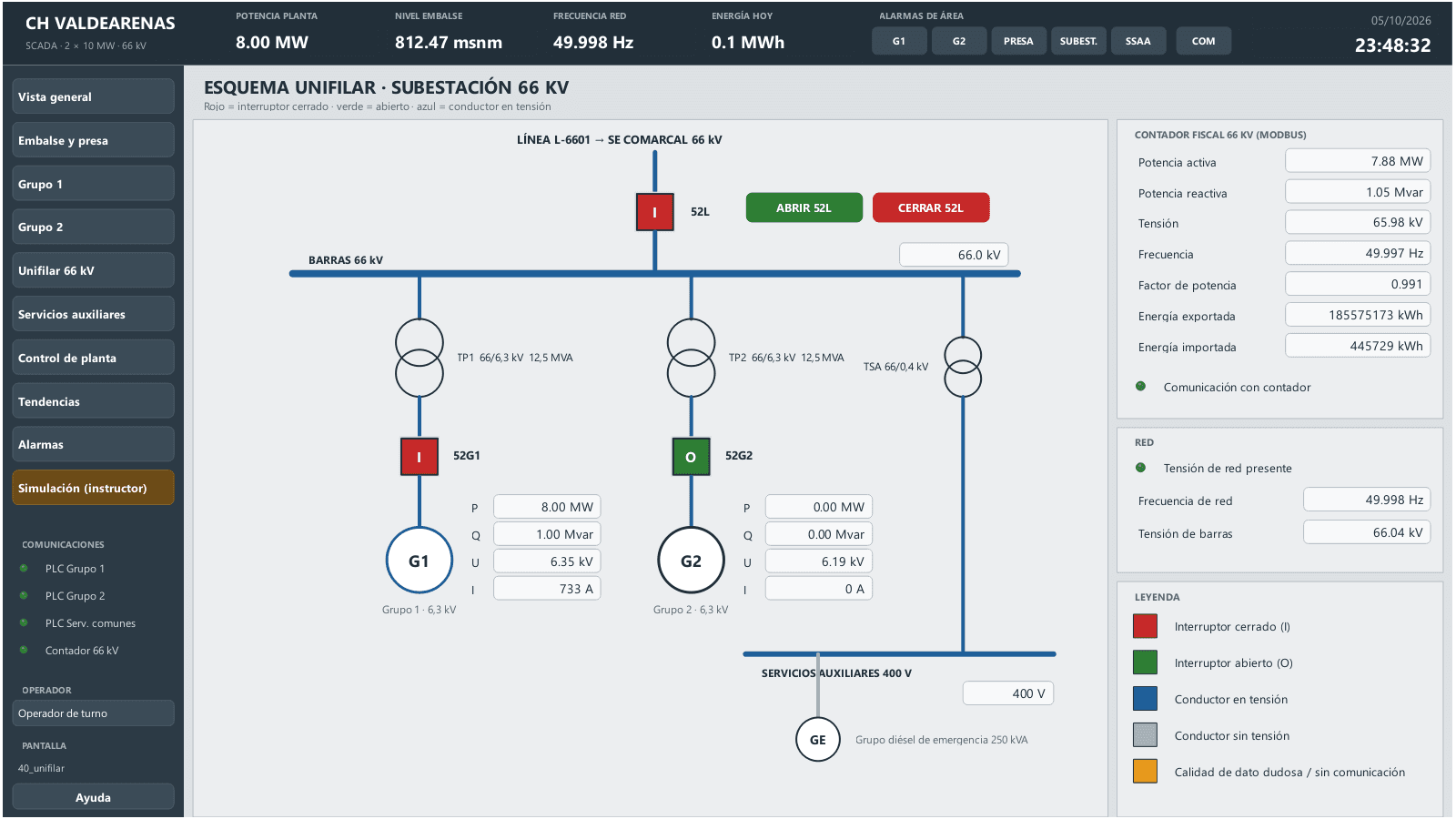

Verde en marcha, ámbar en transición y rojo en disparo. En el unifilar, rojo indica cerrado y verde abierto.

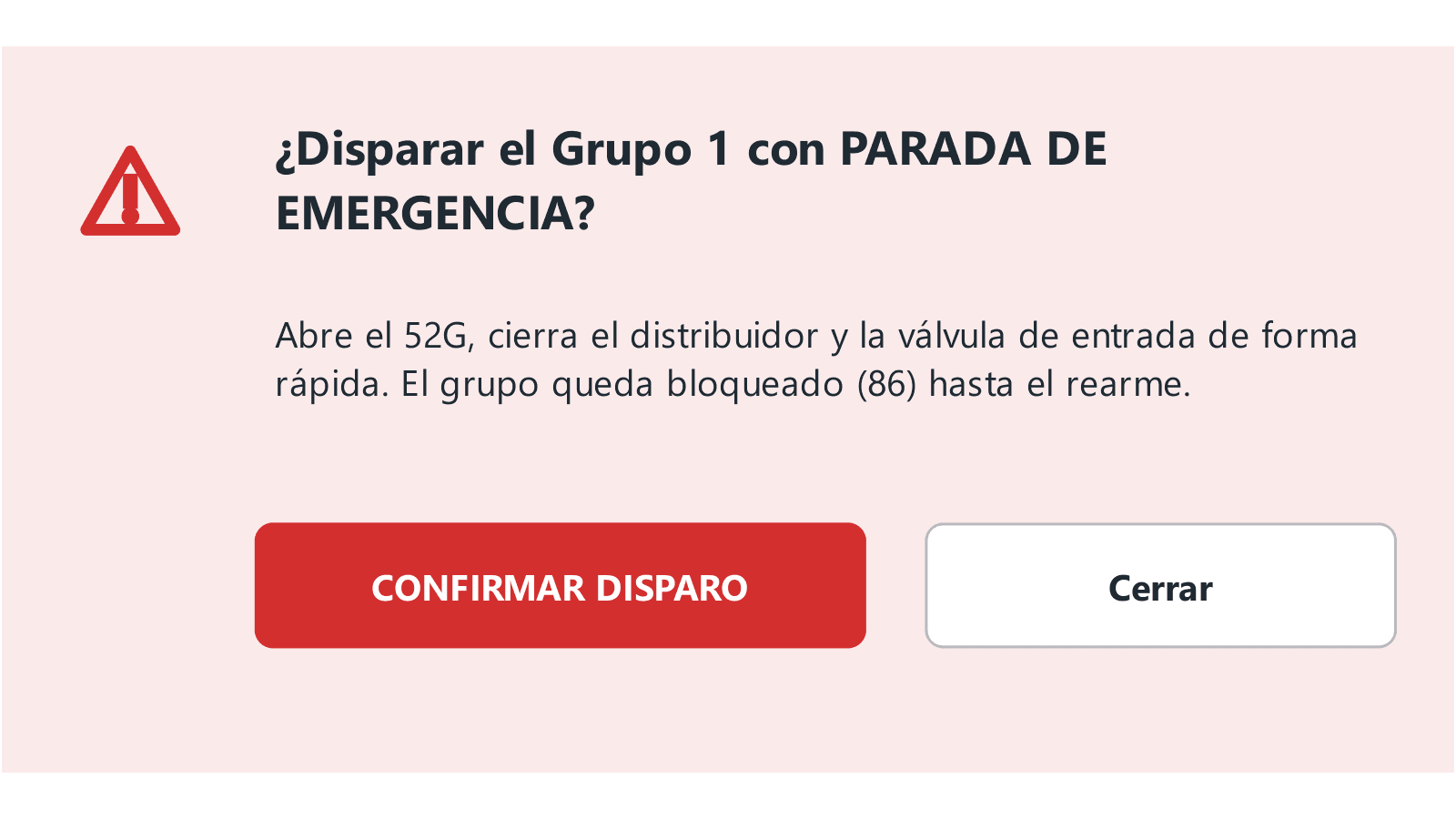

Arranca el grupo, cambia la consigna, para o provoca un disparo. La secuencia reproduce la lógica del PLC simulado con tiempos comprimidos.
- 1. Arranque de auxiliares
- 2. Apertura válvula de entrada
- 3. Aceleración
- 4. Excitación
- 5. Sincronización
- 6. En carga
- 7. Descarga
- 8. Desacoplamiento
- 9. Cierre y frenado

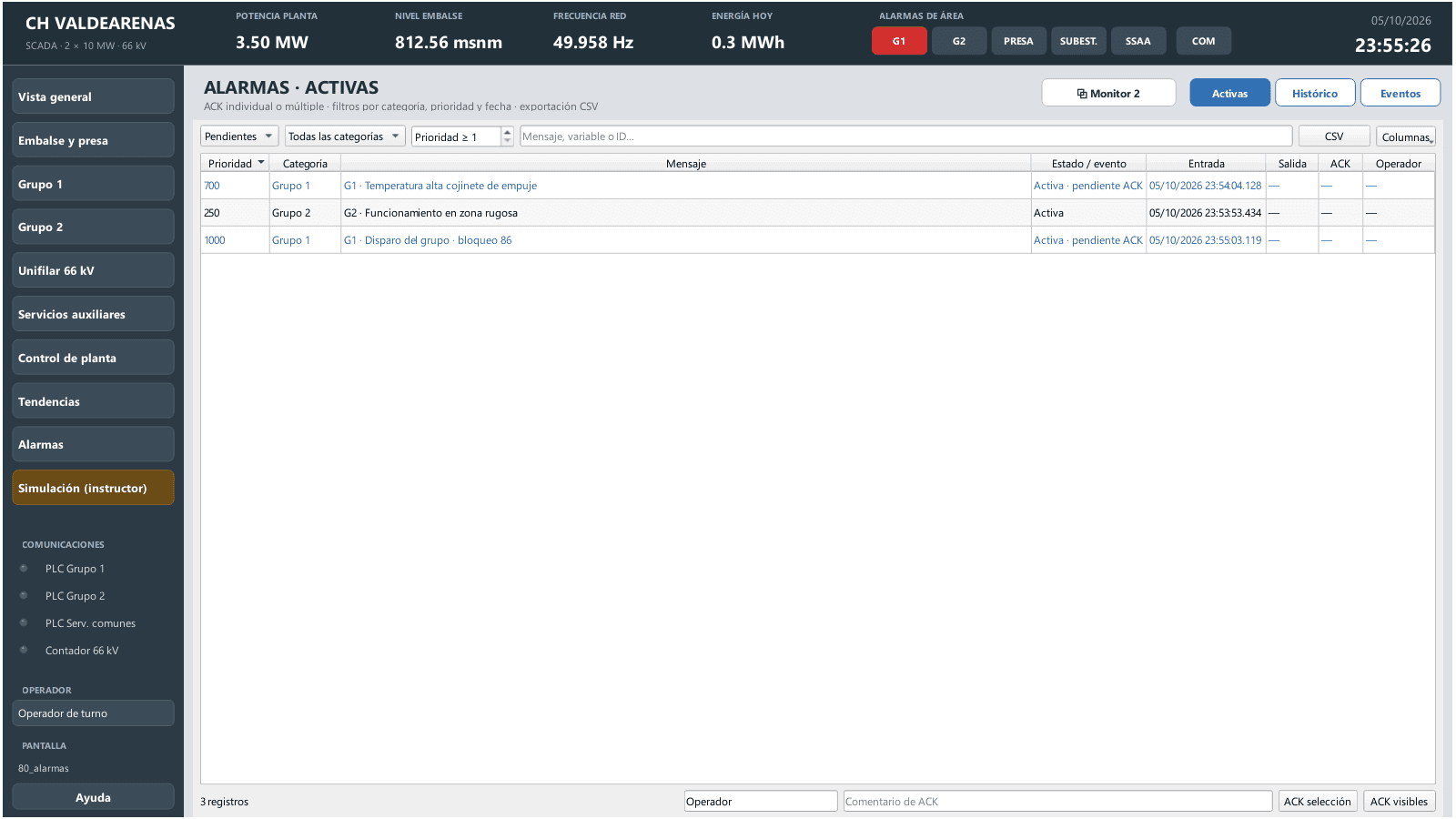

Registro de eventos
- Pulsa Arrancar para empezar.
Siemens S7
PLC_G1
DB1 · 116 bytes · 250 ms
Órdenes, secuencia, regulador, protecciones y medidas del grupo 1.
Siemens S7
PLC_G2
DB1 · mismo mapa · 250 ms
Mismo programa y direcciones que el grupo 1.
Siemens S7
PLC_SSCC
DB1 · 500 ms

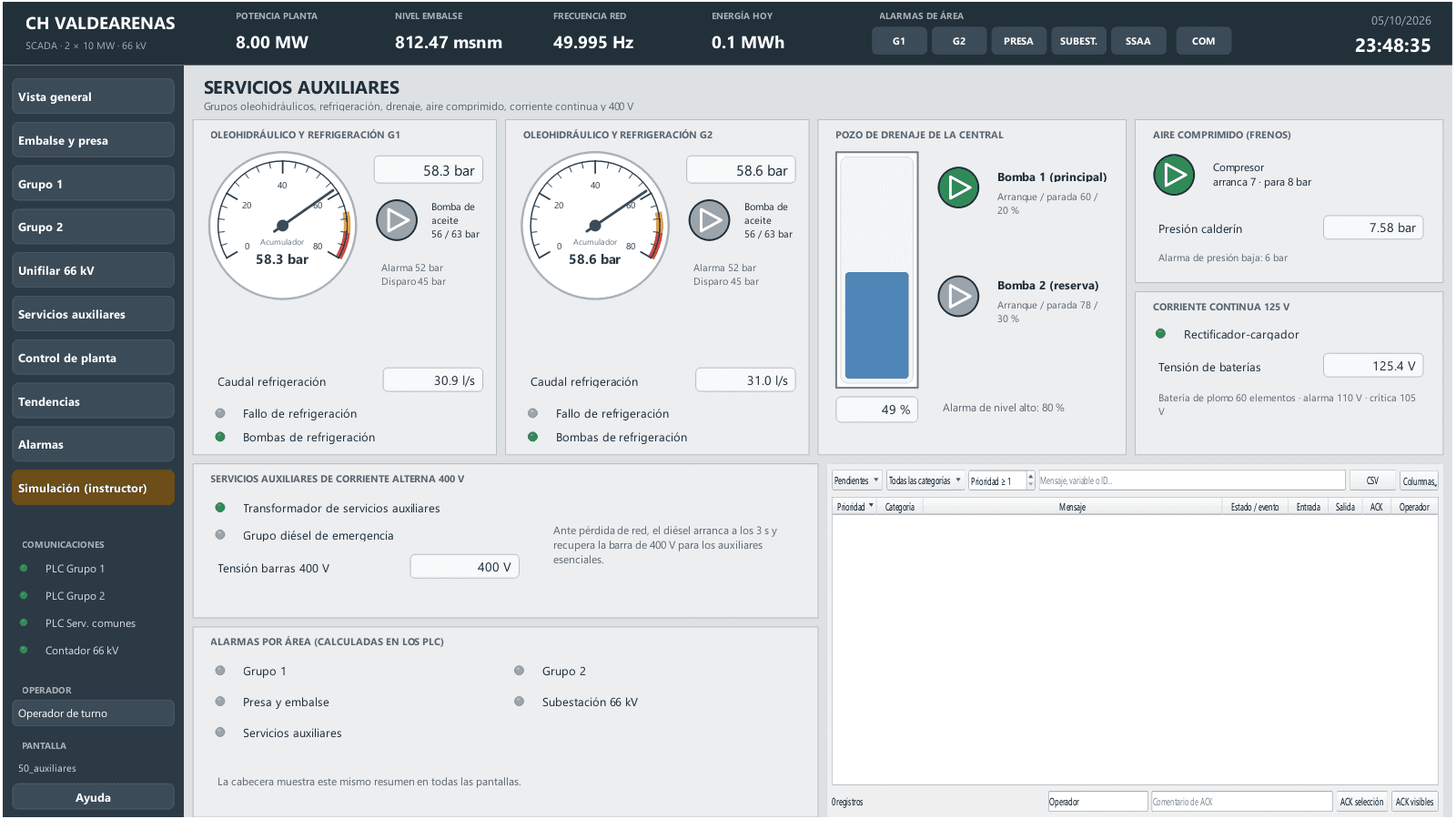

Embalse, aliviadero, toma, subestación 66 kV y servicios auxiliares.
Modbus TCP
Contador_66kV
float32 + uint32 · 1 s
Contador fiscal de frontera: potencias, tensión, frecuencia y energía.
| Señal | Alarma | Disparo |
|---|---|---|
| Cojinete guía | 70 °C | 80 °C |
| Cojinete de empuje | 75 °C | 85 °C |
| Devanado del estator | 110 °C | 130 °C |
| Vibración | 4,5 mm/s | 7,1 mm/s |
| Presión de aceite | 52 bar | 45 bar |
| Velocidad | — | 115 % |
| Red 66 kV | — | Pérdida con el grupo acoplado |

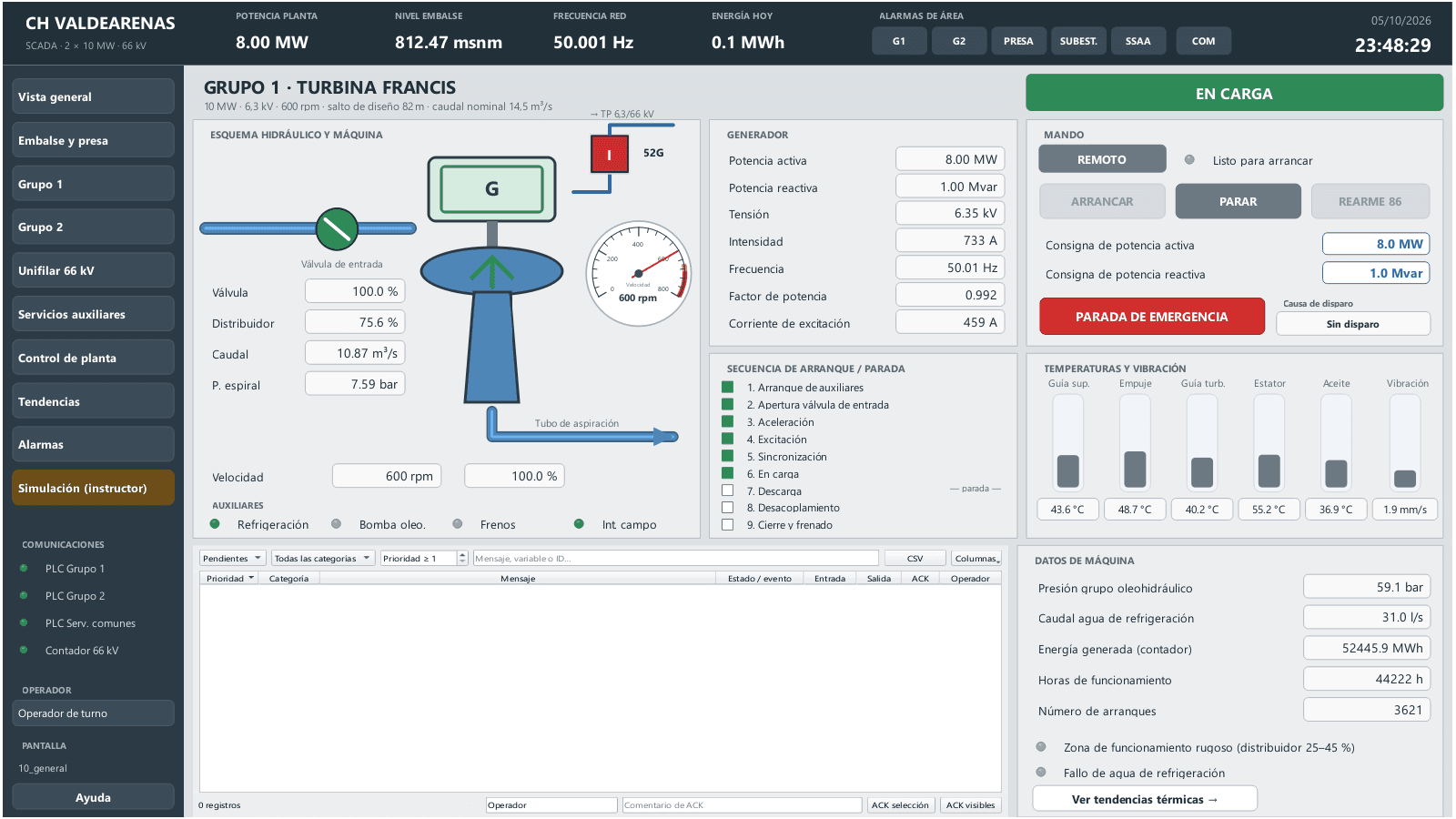

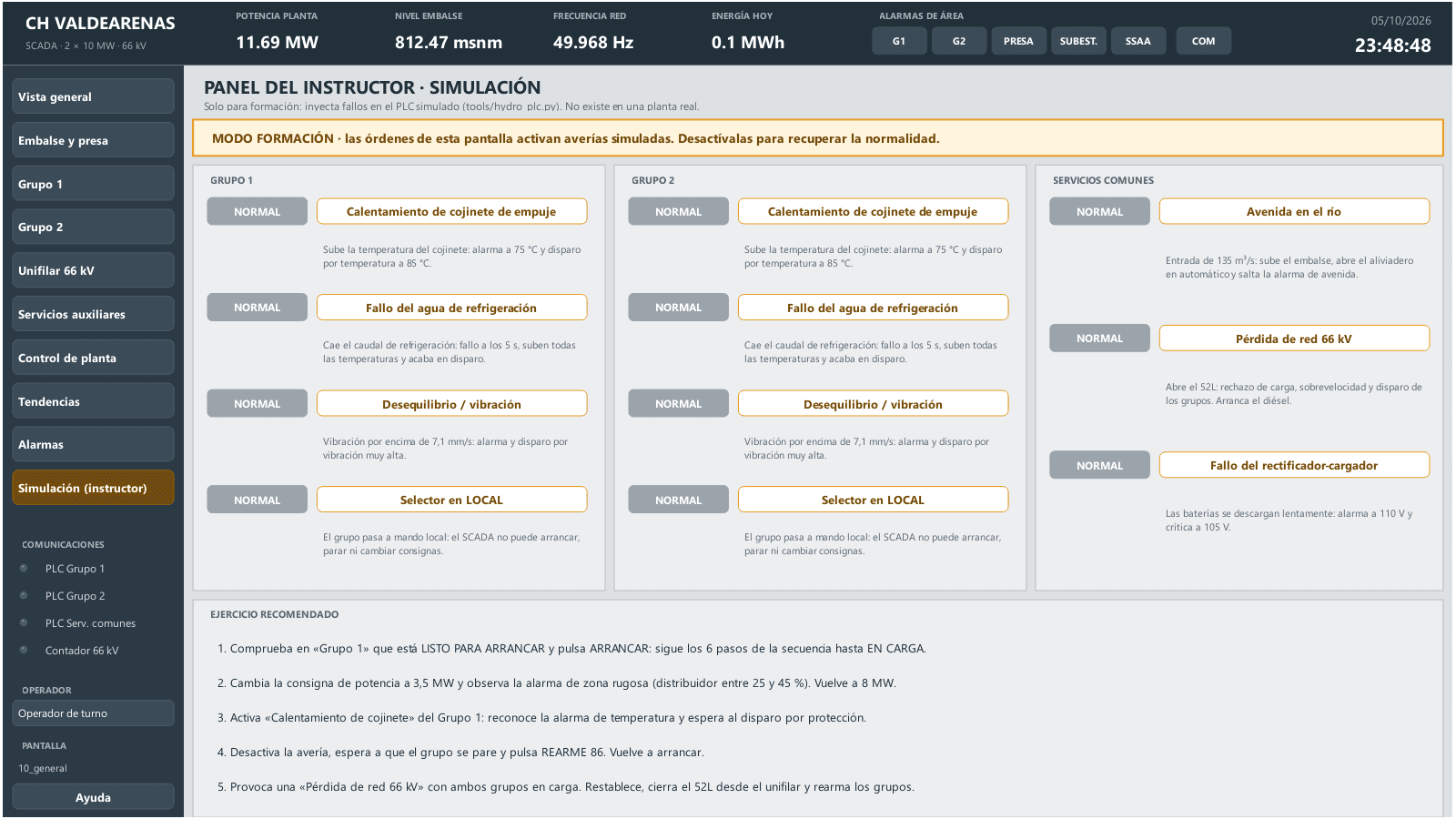

- 01Arranca el Grupo 1 y sigue la secuencia hasta EN CARGA.

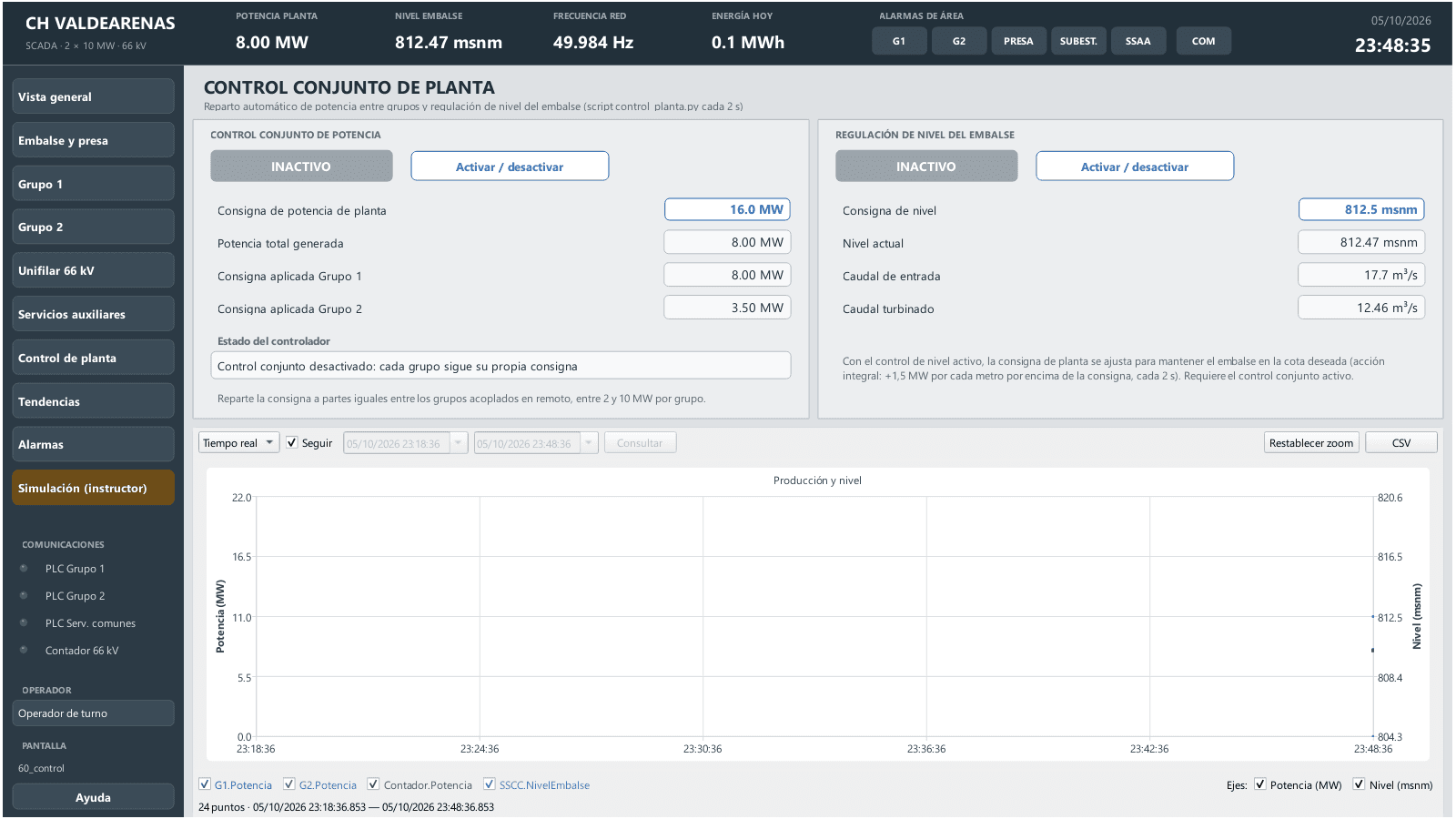

- 02Baja la consigna a 3,5 MW y observa el aviso de zona rugosa.

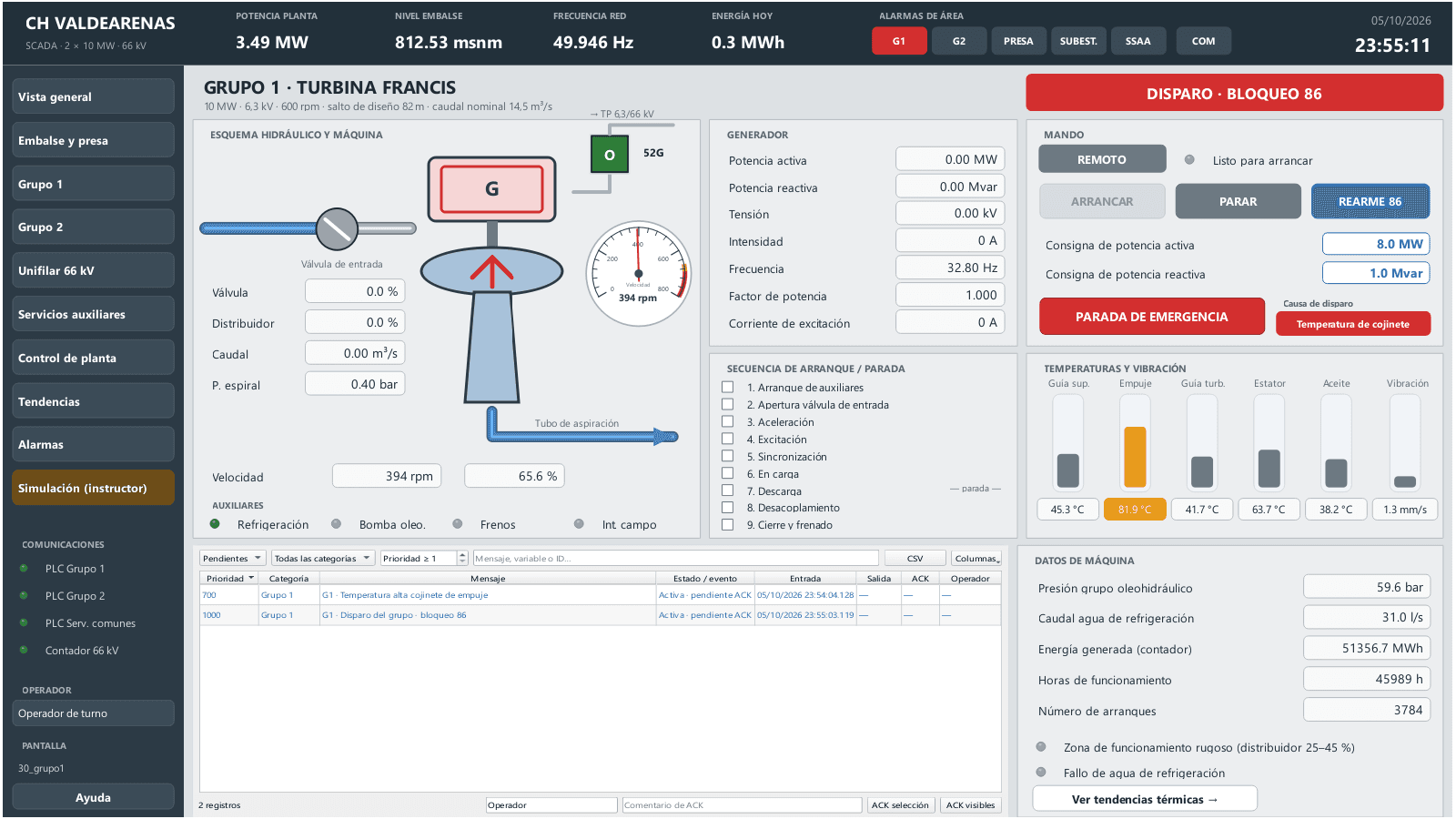

- 03Calienta el cojinete de empuje: reconoce la alarma y espera al disparo.
- 04Rearma el bloqueo 86 y vuelve a arrancar.
- 05Provoca una pérdida de red con los dos grupos en carga y recupera la planta.

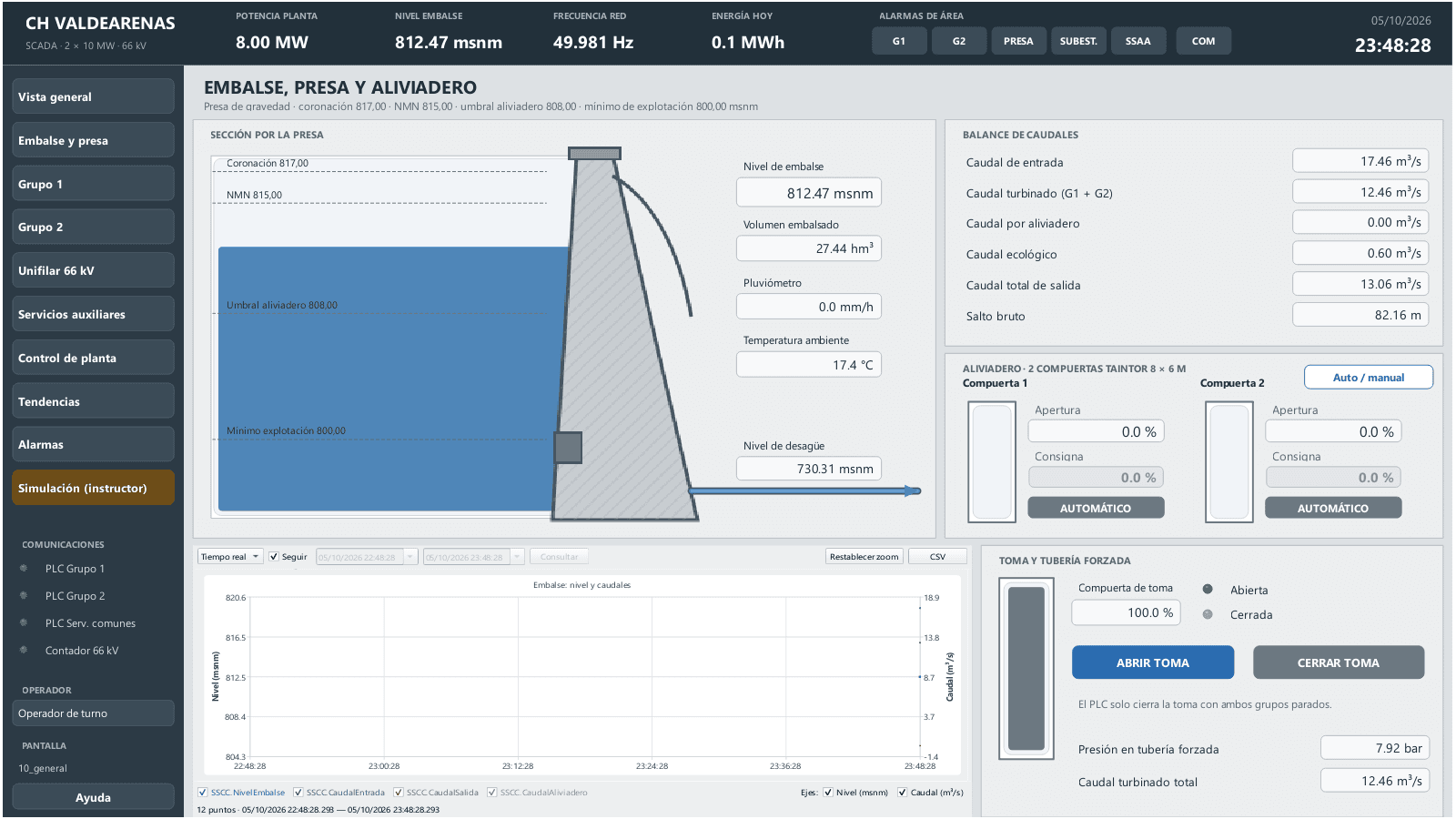

- 06Simula una avenida: el aliviadero abre solo para contener el embalse.
Los PLC simulados vienen dentro de abSCADA: no hace falta ningún equipo.
- 01Descarga abSCADA para Windows y abre abscada.exe.
- 02En la pantalla de inicio, elige el ejemplo y deja marcado «Arrancar también su PLC simulado».
- 03Pulsa Abrir runtime en Studio.
Alcance del ejemplo
Es un ejemplo didáctico, no un sistema certificado. Los tiempos están comprimidos (un arranque dura unos 40 s), el embalse reacciona unas 200 veces más rápido de lo real y el modelo de la máquina es aproximado. Las protecciones de una central real viven en relés y PLC, nunca en el SCADA.
