Ejemplo: central hidroeléctrica

Cómo arrancar y operar CH Valdearenas, el SCADA completo de una central con dos grupos Francis y PLC simulado.

2 min de lectura

CH Valdearenas (examples/hydro) es un proyecto completo de una central hidroeléctrica a pie de presa. Tiene dos grupos Francis de 10 MW y una subestación de 66 kV. Lo acompaña un PLC simulado con la física de la planta, para operarlo sin equipos reales.

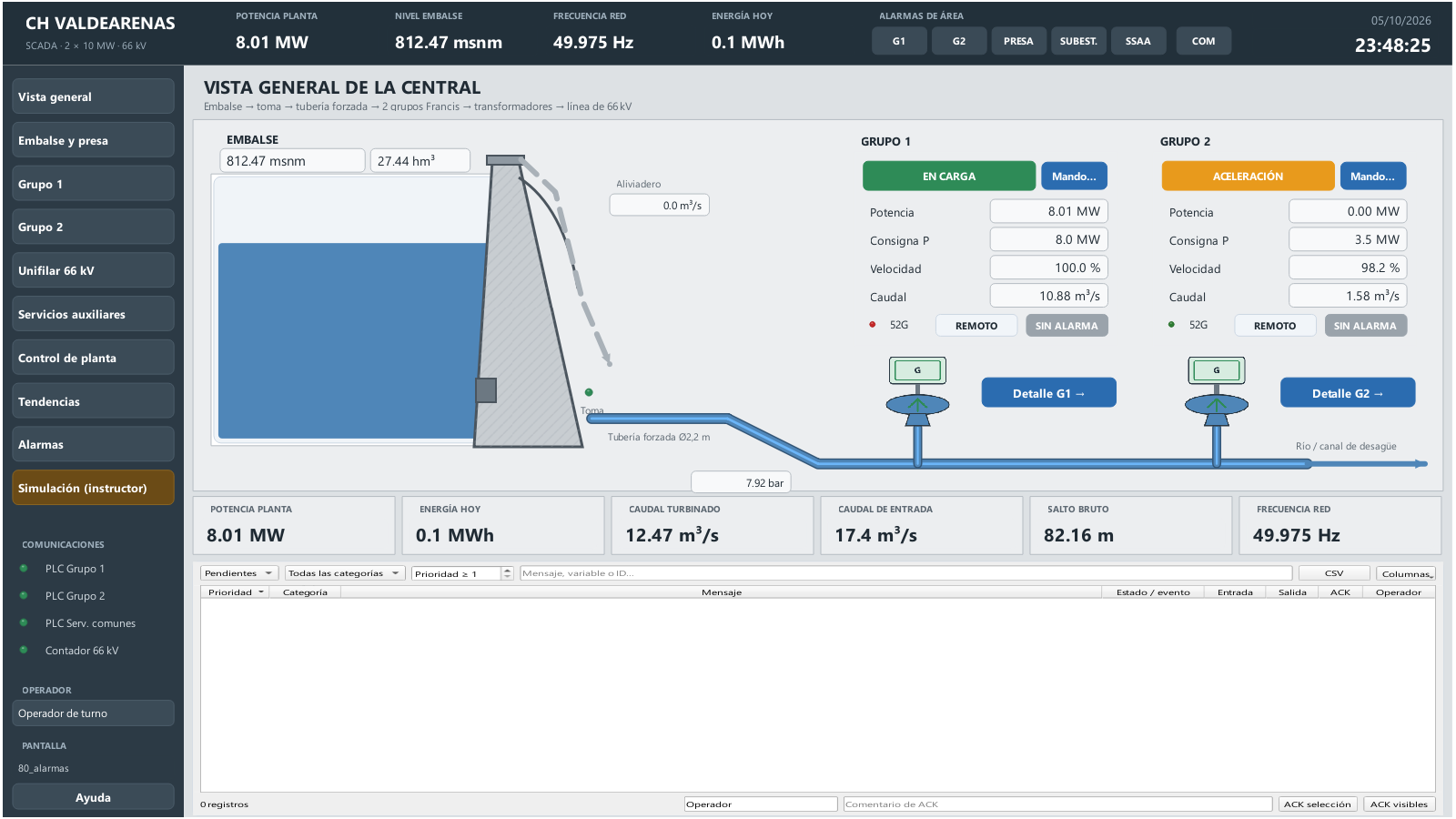

Vista general

Arrancar

  1. Abre abscada.exe y, en la pantalla de inicio, elige Central hidroeléctrica · CH Valdearenas.
  2. Deja marcado Arrancar también su PLC simulado: el programa arranca los PLC simulados de la central por ti.
  3. Cuando se abra Studio, pulsa Abrir runtime.

Si cierras el simulador, vuelve a arrancarlo desde Herramientas → Simuladores de PLC….

Comunicaciones

Conexión Protocolo Puerto Contenido
PLC_G1 S7 1102 Grupo 1: órdenes, secuencia, medidas y protecciones
PLC_G2 S7 1103 Grupo 2, mismo mapa de memoria
PLC_SSCC S7 1104 Embalse, aliviadero, subestación y auxiliares
Contador_66kV Modbus TCP 1502 Contador fiscal: P, Q, U, f y energía

Sin el simulador, todas las señales aparecen con calidad bad y la cabecera marca COM en rojo.

Arrancar un grupo

Con el grupo en REMOTO y Listo para arrancar encendido, pulsa ARRANCAR en la pantalla del grupo. El PLC recorre los pasos:

  1. Arranque de auxiliares: refrigeración, grupo oleohidráulico y quita frenos.
  2. Apertura de la válvula de entrada.
  3. Aceleración con el distribuidor al 15 % hasta el 100 % de velocidad.
  4. Excitación hasta 6,3 kV.
  5. Sincronización y cierre del 52G.
  6. En carga: el regulador sigue la consigna de potencia.

PARAR descarga el grupo, abre el 52G y cierra distribuidor y válvula. La parada de emergencia pide confirmación y bloquea el grupo (86) hasta pulsar REARME 86.

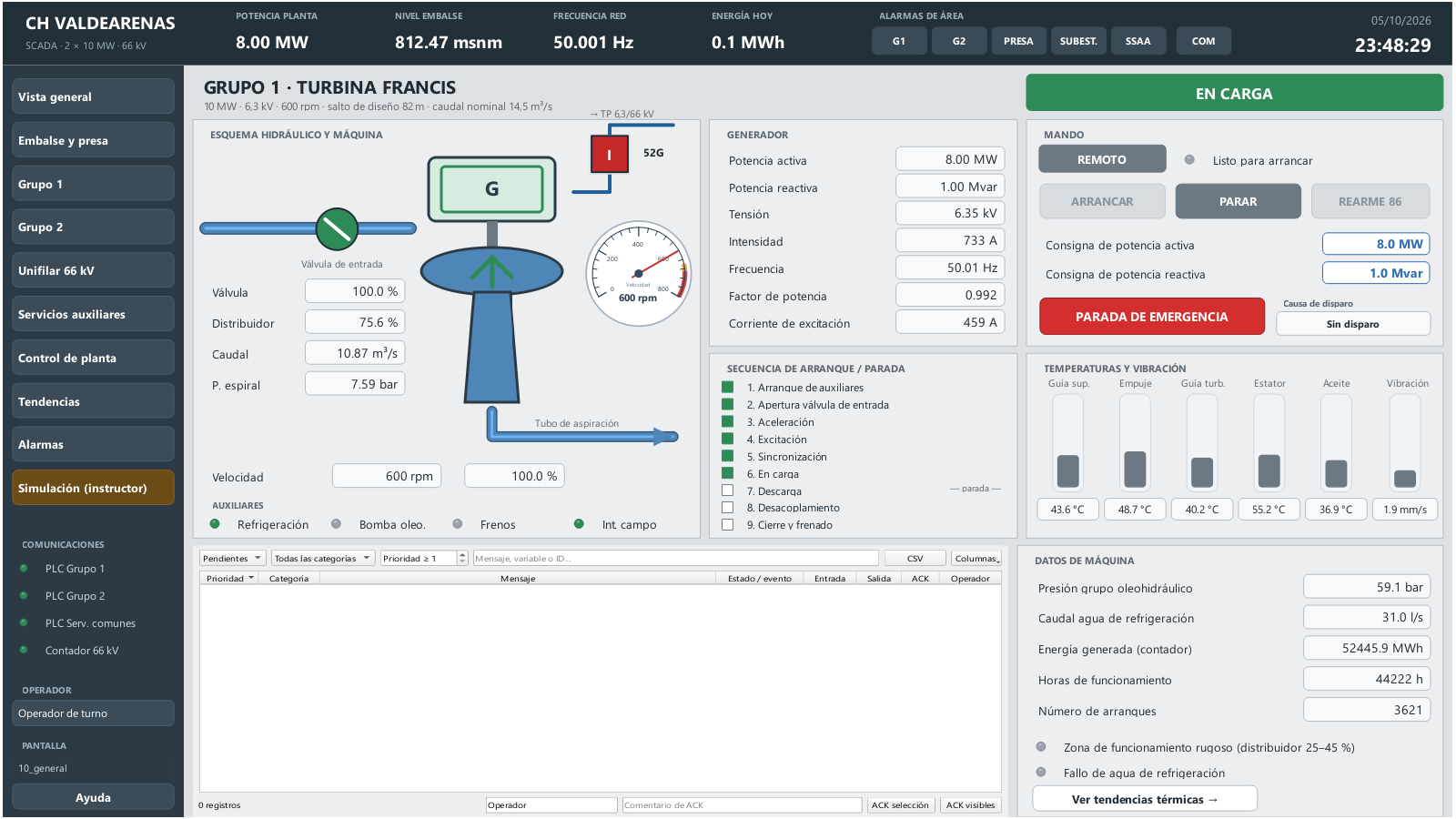

Grupo 1 en carga

Alarmas y protecciones

Señal Alarma Disparo
Cojinete guía 70 °C 80 °C
Cojinete de empuje 75 °C 85 °C
Estator 110 °C 130 °C
Vibración 4,5 mm/s 7,1 mm/s
Presión de aceite 52 bar 45 bar

Hay 43 alarmas en 6 categorías. Cada pantalla de grupo incluye su propio visor filtrado.

Ejercicios

Abre Simulación (instructor) en el menú para provocar averías:

  • Calentamiento de cojinete: alarma y después disparo.
  • Fallo de refrigeración: suben todas las temperaturas.
  • Pérdida de red: rechazo de carga, disparo de los grupos y arranque del diésel. Recupera cerrando el 52L en el unifilar.
  • Avenida: el aliviadero abre en automático.

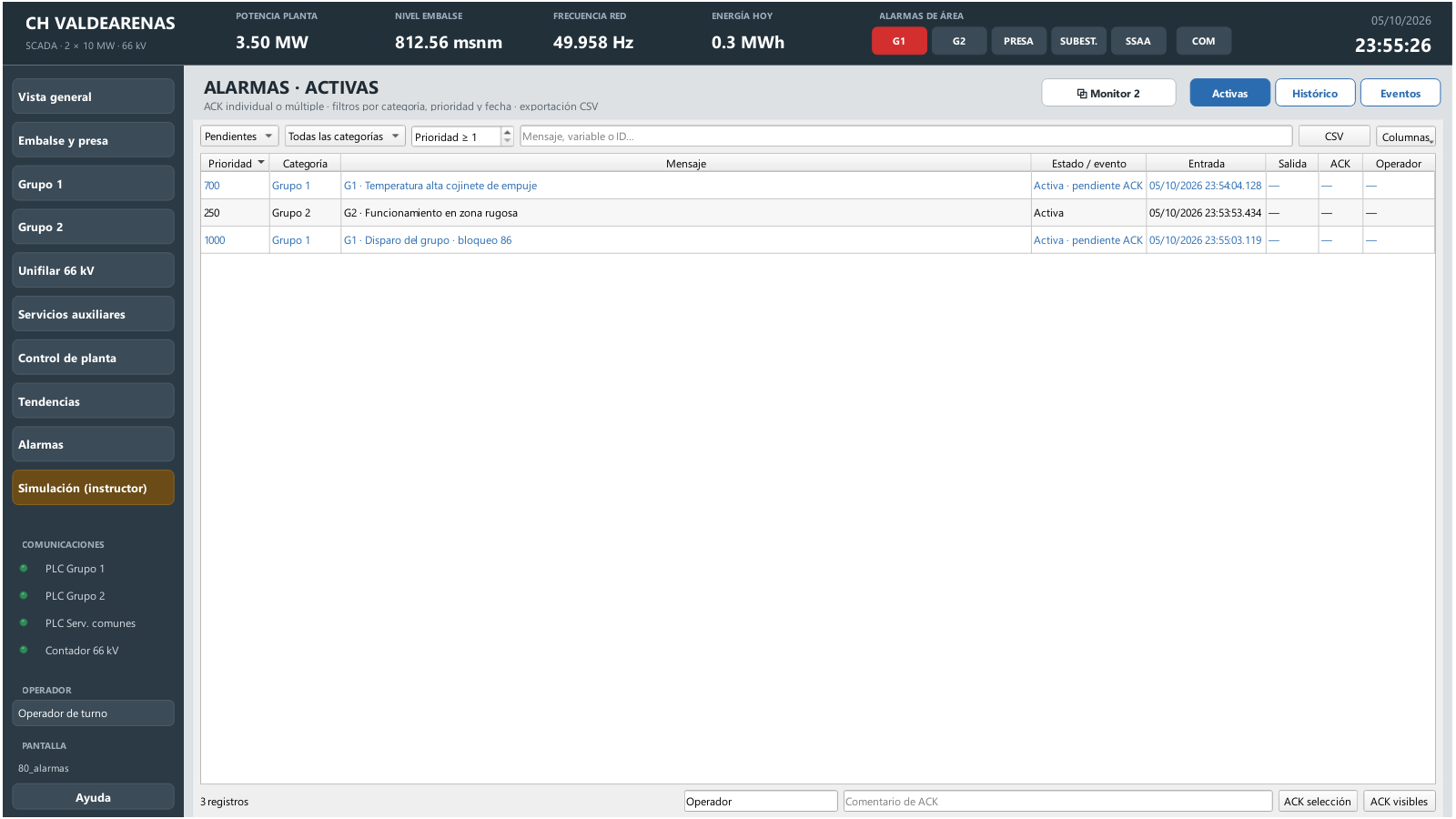

Alarma y disparo

Ejemplo didáctico

Los tiempos están comprimidos y el embalse responde unas 200 veces más rápido de lo real. Las protecciones de una central real viven en relés y PLC, nunca en el SCADA.

Más detalle en la página del caso y en examples/hydro/README.md.
