Registros y tendencias
Ficheros de registro, frecuencia, retención y gráficas en tiempo real e históricas.
2 min de lectura

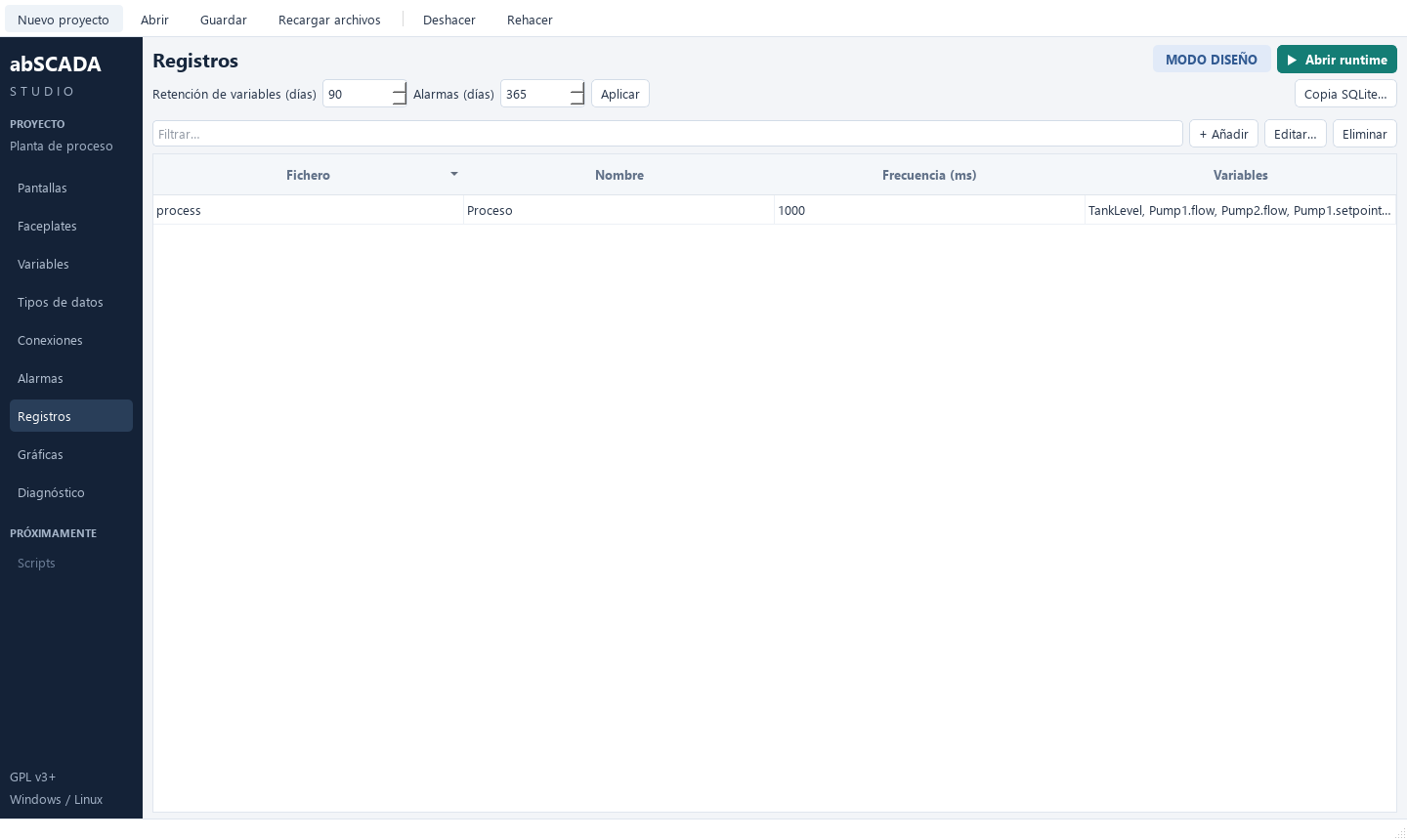

Registros
Un registro es un fichero con una frecuencia común y un conjunto de variables.
- En Registros crea un fichero con ID, nombre y frecuencia en milisegundos.
- En Variables, el desplegable Registro de cada campo elige el fichero o Ninguno.
- Los días que se conservan se fijan en Proyecto → Ajustes del proyecto → Registros.
Cada variable pertenece a un registro como máximo. Los datos se guardan en un SQLite por día UTC:
runtime/records/process/2026-10-01.sqlite3
runtime/records/process/2026-10-02.sqlite3
Lectura y registro son independientes
El ciclo de la conexión decide cada cuánto se lee el PLC. La frecuencia del registro decide cada cuánto se guarda la última lectura. Registrar cada 100 ms algo que se lee cada 1000 ms repite el último valor, conservando su hora de adquisición.

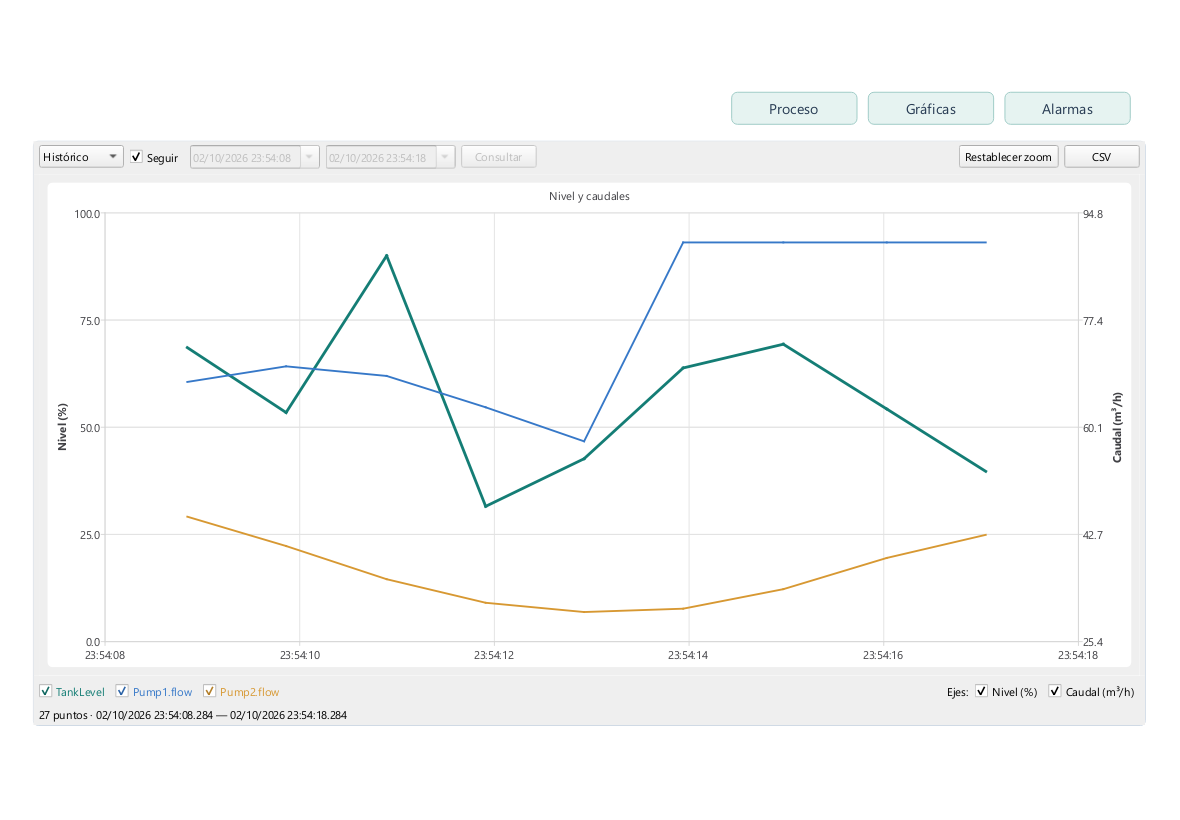

Tendencias
Añade el control Tendencia a una pantalla y pulsa Configurar gráfica… en el inspector (o doble clic). Cada tendencia tiene su propia configuración; al copiar o duplicar el control se copia con él:
- Curvas por variable (numéricas o bool), con color y grosor.
- De 1 a 8 ejes, a izquierda o derecha, con escala fija o automática.
- Ventana temporal visible.
Mostrar una variable en tiempo real no requiere registrarla. Consultar su pasado sí.
En Runtime
| Función | Descripción |
|---|---|
| Tiempo real / Histórico | Buffer en memoria o consulta a SQLite |
| Seguir | Desplaza la ventana con el tiempo |
| Zoom y rango | Fija inicio y fin, incluso entre días |
| Cursor | Hora y valor más cercano de cada curva, con calidad |
| Visibilidad | Oculta curvas y ejes de forma independiente |
| CSV | Exporta datos originales (hasta 100000 filas) |
La mala calidad corta la curva: nunca se une una lectura buena con otra atravesando un fallo.
